FS_11C14开发板最精致的物联网终端开发套件平台特色
1、基于高性能的Cortex-M0处理器 |
产品简介
 |

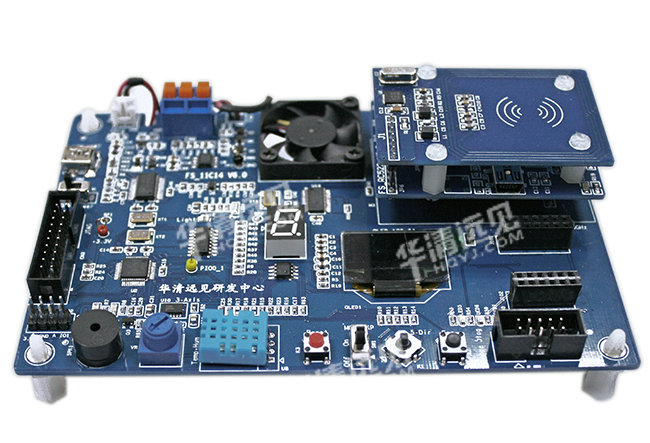

专为物联网教学研发的FS_11C14平台 华清远见专为物联网教学研发的FS_11C14平台，以ARM Cortex-M0核心的LPC11C14为微控制器。集成多种传感器、RFID模块、ZigBee模块、OLED显示模块等。丰富的硬件资源，及物联网相关实验，适合于物联网教学及工程师的研发参考平台 |
设计思路
满足物联网终端教学需求，具体如下：
| 硬件接口方面设计 | 1、 板载了典型的按键、I2C、SPI、单总线、A/D、PWM、等重要的基本接口器件。 2、 支持CAN总线、485总线等常用现场总线 3、 支持OLED屏 |
| 仿真器支持 | 配套Colink（仿真Cortex-M0）、CC2530仿真器 |
| 软件实验方面 | 提供系统的ARM裸机接口实验、传感器实验、RFID实验、ZigBee组网实验。支持RFID秘钥管理实验、基于ZigBee的IPV6组网实验等 |
| 软件项目方面 | 多个综合项目。提供源码及项目设计文档。 |
配套教材
- 硬件资源
- 软件资源
- 选配模块
- 套餐推荐
- 包装清单
| 功能部件 | 型号参数 |
| CPU | - ARM Cortex-M0核心的LPC11C14。主频50M Hz |
| 内存 | - 8K |
| FLASH | - 32K |
| 串口 | - 1路，板载USB转串口芯片 |
| 按键 | - 1个五向键 |
| Led | - 2个 |
| 温度传感器 | - 1个 |
| 湿度传感器 | - 1个 |
| 光照传感器 | - 1个 |
| 三轴加速度传感器 | - 1个 |
| 显示模块 | - OLED显示屏，分辨率128*64 |
| 蜂鸣器 | - 1路PWM蜂鸣器 |
| 电位器 | - 1路接电位器，用于A/D转换实验 |
| 数码管 | - 1 路7段数码管 |
| RFID模块 | - 采用NXP MFRC522方案，提供硬件原理图和源代码 |
| ZigBee模块 | - 基于CC2530 |
| JTAG接口 | - 标准20针2.54mm间距接口。支持Colink等多种仿真器 |
| 485总线 | - 1路 |
| CAN总线接口 | - 1路 |
| 传感器套件 | - 含指南针、烟雾传感器、火焰传感、霍尔磁力传感、避障传感、寻线传感、人体感应传感、超声波测距、人体红外感应、继电器。 |
| 操作系统支持 | - uC/OS-II |
实验及项目资源
| 2.1 ARM体系结构与接口技术部分 | |
| 实验类别 | 实验名称 |
| ARM体系结构与接口技术部分 | 1、相关开发工具及开发环境熟悉实验 |
| 2、A/D实验 | |
| 3、LED控制实验（GPIO驱动开发实验） | |
| 4、串口实验 | |
| 5、Timer实验 | |
| 6、WDT实验 | |
| 7、中断实验 | |
| 8、三轴加速度传感实验 | |
| 9、CAN总线通讯实验 | |
| 10、蜂鸣器驱动实验 | |
| 11、OLED显示实验 | |
| 12、485通讯实验 | |
| 13、继电器实验 | |
| 2.2 无线传感器网部分 | |
| 实验类别 | 实验名称 |
| 无线传感器网部分 | 1、湿度传感实验 |
| 2、温度传感实验 | |
| 3、三轴加速度传感实验 | |
| 4、光线传感实验 | |
| 5、指南针实验 | |
| 6、火焰传感实验 | |
| 7、霍尔磁力传感实验 | |
| 8、避障传感实验 | |
| 9、寻线传感实验 | |
| 10、人体感应传感实验 | |
| 11、超声波测距实验 | |
| 12、人体红外感应实验 | |
| 13、ZigBee无线通信实验 | |
| 14、RFID射频识别实验 | |
| 2.3 操作系统移植部分 | |
| 实验类别 | 实验名称 |
| 操作系统移植部分 | uC/OS-II 移植与应用编程 |
| 2.4 综合项目案例 | |
| 实验类别 | 实验名称 |
| 项目案例 | 1、《基于QT的物联网管理系统》 |
| 2、《物联网仓储系统》，需要结合Cortex-A8或开源平板等网关平台 | |
| 3、《智能家居系统》，需要结合Cortex-A8或开源平板等网关平台 | |
| 模块 | 描述 | 详情 |
| ZigBee模块 | 基于TI CC2530 | 链接 |
| 传感器套件 | 含指南针、烟雾传感器、火焰传感、霍尔磁力传感、避障传感、寻线传感、人体感应传感、超声波测距、人体红外感应、继电器。 | 无链接 |
 |
 |
 |
|||
| ZigBee模块 | 蓝牙4.0模块 | 传感器套件 |
| 套餐类型 | 套餐内容 | 备注 |
| 套餐一 | 1、FS_11C14标配 | 如果单独买一套且需要完成ZigBee实验，则必须选配FS_CC2530。标配的主板上只有一个ZigBee模块配 |
| 2、FS_CC2530模块 | ||
| 套餐二 | 1、FS_11C14标配 | 可以完成更多的传感器实验 |
| 2、FS_CC2530模块 | ||
| 3、传感器套件 | ||
| 4、《物联网技术与实践》 |
| 标配出货清单 | 模块 | 规格型号 | 数量 |
| FS_11C14开发板主板 | FS_11C14 | 1套 | |
| Colink仿真器 | FS_Colink | 1套 | |
| RFID卡 | S50卡 | 1个 | |
| USB下载线 | Mini口 | 1根 | |
| 网盘 | 《资料网盘》 | 1张 |
